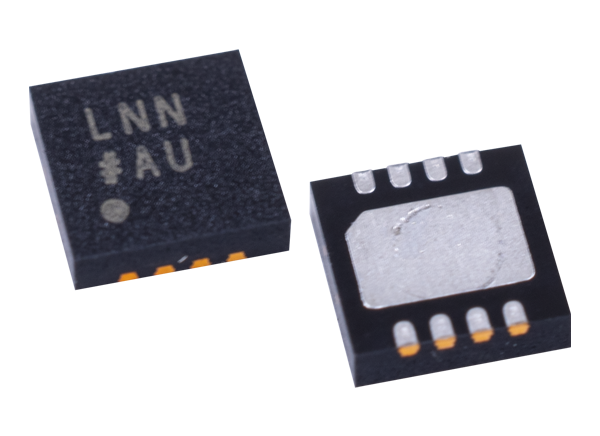

Analog Devices Inc. Regulador Linear ADM7151 RF
O Regulador Linear Analog Devices ADM7151 RF é um regulador linear (LDO) de queda de tensão que funciona de 4,5 V a 16 V e fornece corrente de saída de até 800mA. Usando uma arquitetura de propriedade avançada, ele lhe oferece alta rejeição de fornecimento de energia (>90dB de 1kHz to 1MHz), ruído ultra baixo, uma excelente resposta de linha e carga transitória com um capacitor de saída de cerâmica de 10μF. A tensão de saída pode ser ajustada com dois resistores em qualquer tensão entre 1,5 V e 4,0 V. O ruído de saída do regulador ADM7151 é de 1,0μV rms de 100 Hz a 100 kHz, e a densidade espectral do ruído é de 1,7nV/√Hz de 10kHz a 1 MHz. O ADM7151 é uma solução muito compacta que também oferece excelente desempenho térmico para aplicações que requerem até 800 mA de corrente de saída, em footprint compacto e discreto.
The ADM7151 regulator output noise is 1.0μV rms from 100Hz to 100kHz, and the noise spectral density is 1.7nV/√Hz from 10kHz to 1MHz. The ADM7151 is a very compact solution, and also provides excellent thermal performance for applications requiring up to 800 mA of output current in a small, low profile footprint.
Recursos
- Input voltage range of 4.5V to 16V
- Maximum output current of 800mA
- Adjustable output from 1.5V to 4.0V
- Low noise
- 1.0μV rms total integrated noise from 100Hz to 100kHz
- 1.6μV rms total integrated noise from 10Hz to 100kHz
- Noise spectral density of 1.7nV√Hz from 10kHz to 1MHz
- Power supply rejection ratio (PSRR) at 400mA load
- >90dB from 1kHz to 100kHz, VOUT = 5V
- >60dB at 1MHz, VOUT = 5V
- Dropout voltage of 0.6V at VOUT = 5V, 800mA load
- Initial voltage accuracy of ±1%
- Voltage accuracy over line, load and temperature of ±2%
- Quiescent current (IGND) of 4.3mA at no load
- Low shutdown current of 0.1μA
- Stable with a 10μF ceramic output capacitor
Aplicações
- Regulated power noise sensitive applications
- RF mixers, phase-locked loops (PLLs), voltage-controlled oscillators (VCOs), and PLLs with integrated VCOs
- Clock distribution circuits
- Ultrasound and other imaging applications
- High speed RF transceivers
- High speed, 16-bit or greater ADCs
- Communications and infrastructure
- Cable digital-to-analog converter (DAC) drivers
Vídeos

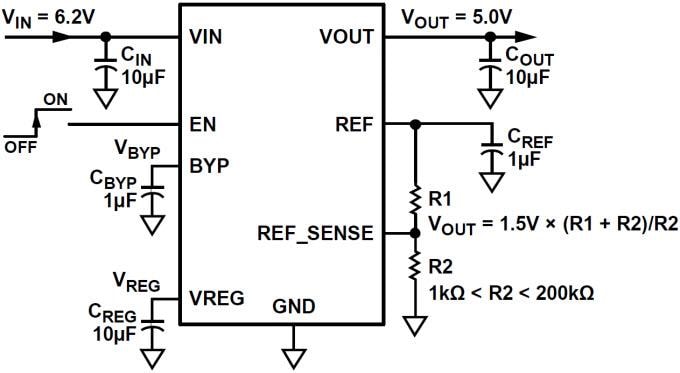

Typical Application Circuit
Evaluation Board
Analog Devices ADM7151CP-04-EVALZ Evaluation Board demonstrates the functionality of the ADM7151 linear regulators. The board can provide simple device measurements, such as line and load regulation, dropout, and ground current with just a single voltage source, a voltmeter, an ammeter, and load resistors.
